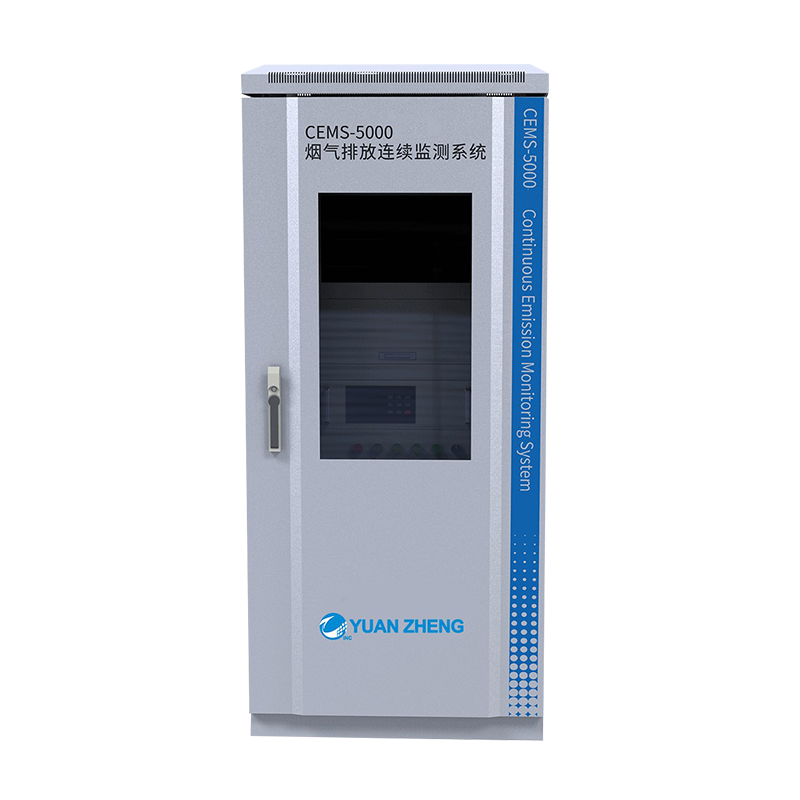

Sistema de monitoreo en línea de emisiones CEMS-5000
Sistema de monitoreo en línea de emisiones CEMS-5000
Sistema de monitoreo en línea de emisiones CEMS-5000
Sistema de monitoreo en línea de emisiones CEMS-5000
Sistema de monitoreo en línea de emisiones CEMS-5000
Sistema de monitoreo en línea de emisiones CEMS-5000
CEMS-5000 es un sistema de monitoreo continuo de emisiones. Se utiliza para el monitoreo en línea de SO2, NOx (NO, NO2), CO, CO2 O2 y partículas de polvo en la emisión de diversas fuentes fijas, y puede ampliarse para monitorear los componentes gaseosos de HCl, HF, NH3, CH4, H2S, Cl2, etc.
B2B does not have purchase function
库存： 0
Preguntar
Añadir al carrito

CEMS-5000 es un sistema de monitoreo continuo de emisiones. Se utiliza para el monitoreo en línea de SO2, NOx (NO, NO2), CO, CO2 O2 y partículas de polvo en la emisión de diversas fuentes fijas, y puede ampliarse para monitorear los componentes gaseosos de HCl, HF, NH3, CH4, H2S, Cl2, etc.;

El gas medido pasa a través de la sonda de muestreo y la tubería calentada para calentarse y filtrarse, luego ingresa al analizador de gas para su medición. El analizador se puede configurar con diferentes módulos de análisis, incluidos UV-DOAS, NDIR, TDLAS, electroquímico, circonio, etc. Puede cumplir plenamente con los requisitos de medición para diferentes aplicaciones. Especialmente para entornos hostiles como alta temperatura, alta humedad, alto nivel de polvo y medición de gases de combustión altamente corrosivos.

Con el beneficio de alta precisión, diseño robusto del analizador y diseño de tratamiento de gas optimizado , tiene un rendimiento excelente sin importar la medición de concentración ultrabaja o de concentración ultraalta.


•      Centrales eléctricas alimentadas con carbón;

•      Planta de refinería de petróleo;

•      Central eléctrica de biomasa;

•      Plantas municipales y de incineración de residuos;

•      Chimeneas de emisión de plantas de cemento;

•      Industria de fundición de vidrio;

•      Planta Siderúrgica Metalúrgica


Parámetros

Rango

Principio de medición

SO2:

0~50/100/300/5000 ppm (personalizable)

Tecnología UV-DOAS

NO:

0~50/100/300/5000 ppm (personalizable)

Tecnología UV-DOAS

NO2:

0~100/300/500/4000 ppm (personalizable)

Tecnología UV-DOAS

CO:

0~100/300/500/2000 ppm (personalizable)

tecnología NDIR

CO2

0~20%/40% (personalizable)

tecnología NDIR

O2:

0~25%

Electroquímica o circonio.

Polvo:

(0-5 mg/m3) ~ (0-50 g/m3)

Dispersión láser hacia adelante o hacia atrás

Temperatura:

0-300oC (personalizable)

Resistencia térmica o termopar

Prensa:

-10kPa ~ + 10kPa (personalizable)

Sensor de presión

Velocidad de flujo.:

0-40 m/s (personalizable)

Tubo piloto o caudalímetro ultrasónico óptico.

Humedad:

0-40% volumen

Método de resistencia-capacitancia

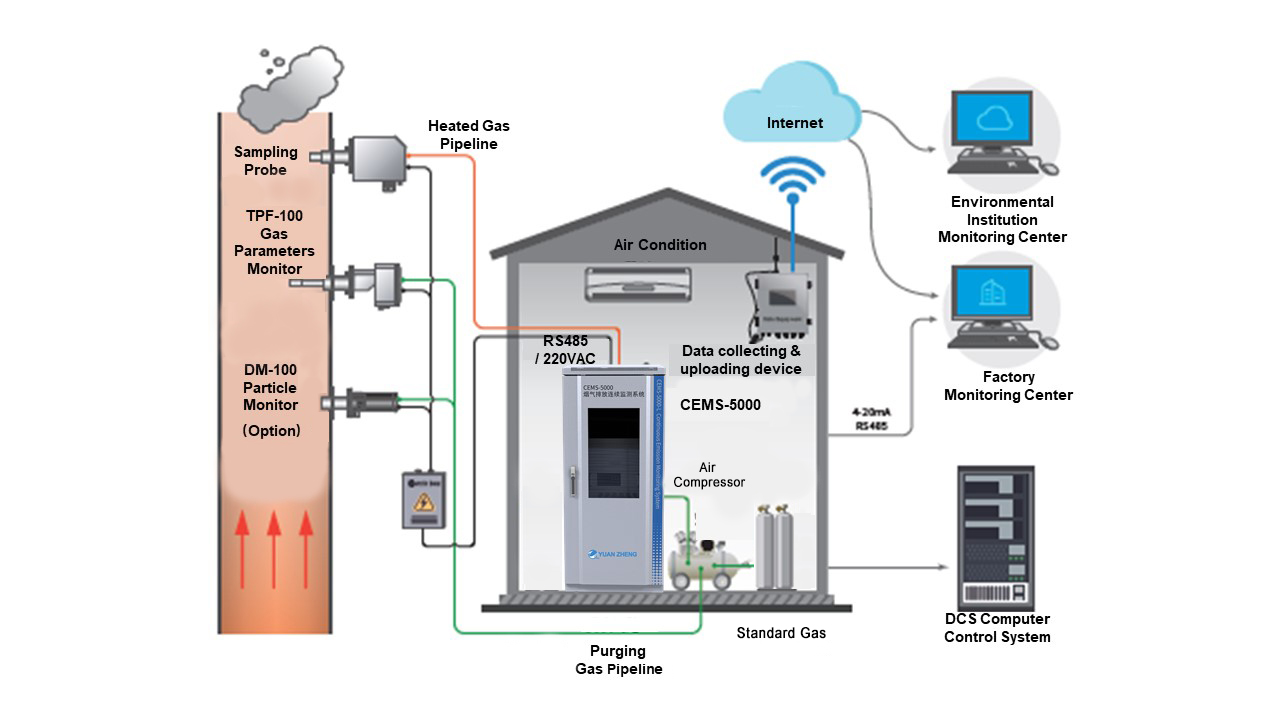

Este sistema consta de una sonda de muestreo colocada en la chimenea, un monitor de partículas de polvo (opcional), un monitor integrado de temperatura, presión y flujo, un medidor de humedad (opcional), una tubería de rastreo de calor que conecta la chimenea y el gabinete, un gabinete analítico colocado en una casa pequeña y un cilindro de gas estándar y un compresor de aire.

• La sonda de muestreo recoge las muestras de gases de combustión. Está integrado con un filtro cerámico para eliminar el polvo de los gases de combustión;

• La tubería de rastreo de calor entrega el gas de muestreo al sistema de análisis; adopta un rastreo de alta temperatura para evitar la condensación de vapor de agua en los gases de combustión;

• El monitor de polvo sirve para monitorear en tiempo real la concentración de partículas de polvo en la chimenea;

• Los parámetros de los gases de combustión controlan la temperatura, la presión y el caudal de los gases de combustión dentro de la chimenea;

• El monitor de humedad mide la humedad de los gases de combustión;

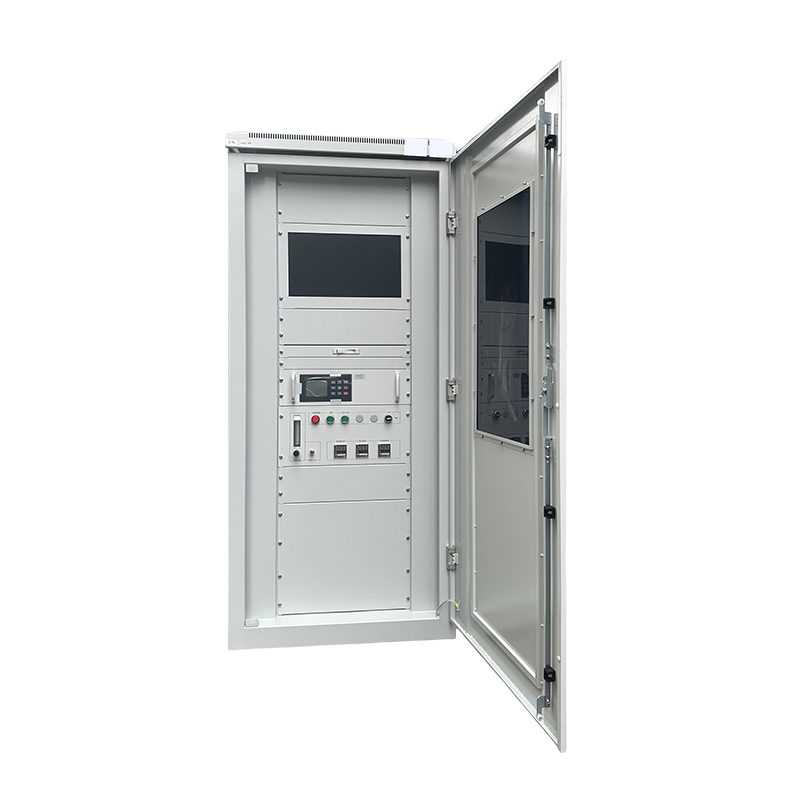

• El gabinete del sistema está equipado con sistema DCS, unidad de control, unidad de calefacción y bombas de muestreo. Controla la extracción, el pretratamiento del gas de muestra y lo entrega al analizador para su medición;

• Se utiliza gas estándar para calibrar el analizador;

• El compresor de aire produce aire comprimido para purgar la tubería de trazado calefactor, la sonda de muestreo y el monitor de parámetros del gas.


CEMS-5000系统图

Componentes de medición:

SO2, NO, NO2, CO, CO2, O2;

Método de muestreo:

Extracción directa del gas de muestra.

Repetibilidad:

≤2%

Deriva cero:

≤±2,5%FS/7d

Deriva del tramo:

≤±2,5%FS/7d

Error de indicación:

≥100 ppm: ≤±5%

<100 ppm: ≤±2,5%

Tiempo de respuesta:

≤120s

Clasificación del recinto:

armario IP42, otros IP65

Temperatura de los gases de combustión:

0 ~ 300 ℃ (se puede personalizar)

Temperatura de calentamiento:

120 ℃ ~ 140 ℃

Caudal de gas de muestra:

2L/minuto

Temperatura de trabajo:

15 ℃ ~ 35 ℃ (interior);   -20 ℃ ~ 50 ℃ (exterior)

Humedad de trabajo:

0~85%RH, sin condensación

Salida externa:

4-20 mA, RS232, RS485, Modbus RTU,

El protocolo de comunicación se puede personalizar.

Fuente de alimentación:

220 VCA ±10 %, (50 ±1) Hz, 5000 W

aire comprimido

requisito:

(0,4~0,8) MPa, 0,25m3/min,

limpio, libre de aceite y agua

Dimensión:

800 (ancho) × 800 (profundidad) × 2000 (alto) mm

Peso neto:

Aprox. 300 kilos
