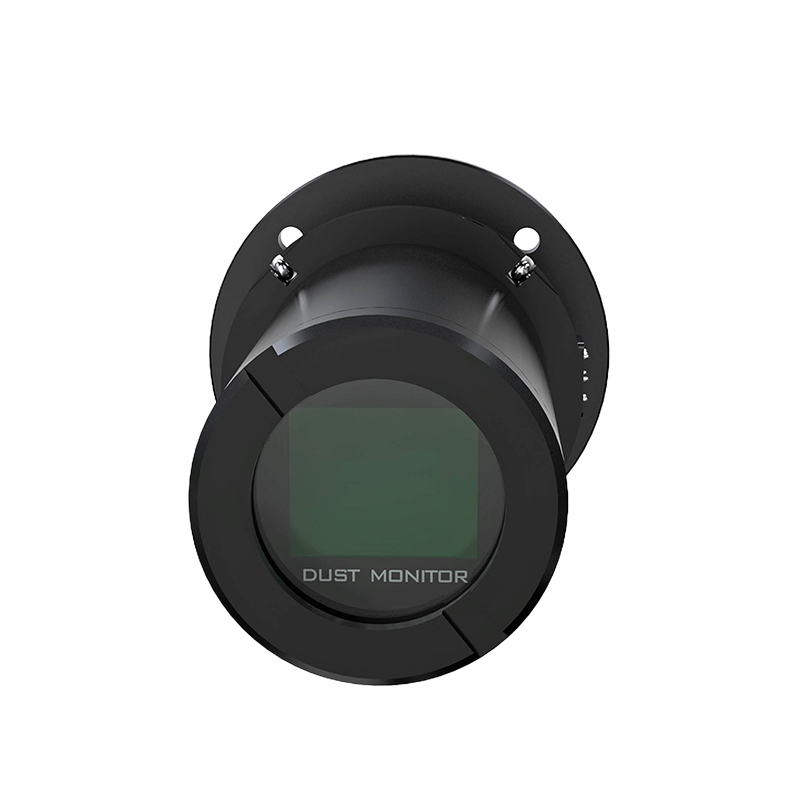

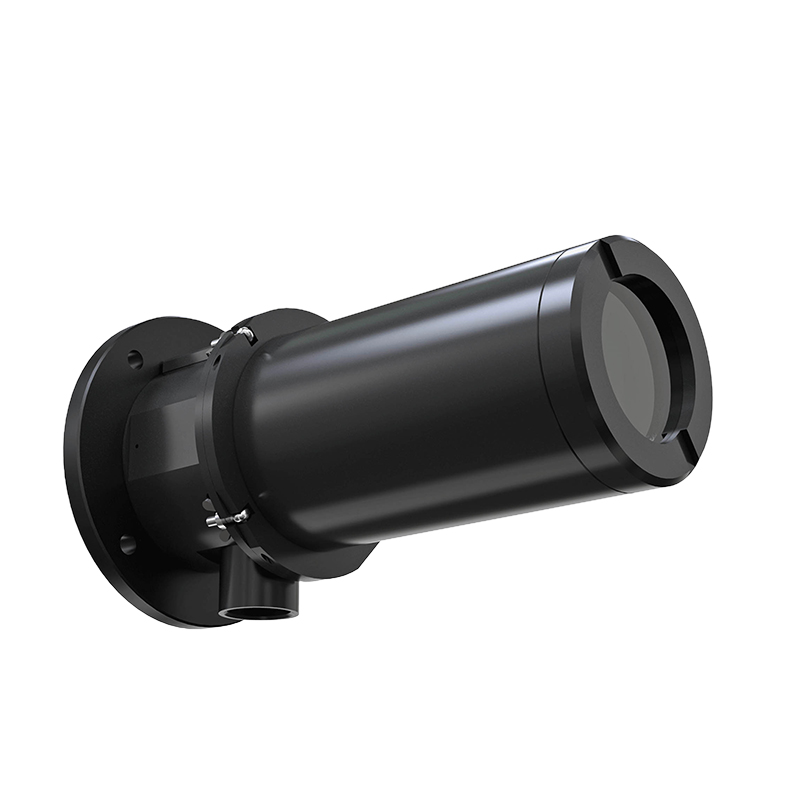

El monitor de partículas de polvo DM-100 utiliza el principio de retrodispersión láser para medir la concentración de partículas. El componente óptico incluye una fuente de luz láser, control de potencia, sensores fotoeléctricos y una sección de recepción de luz dispersa.

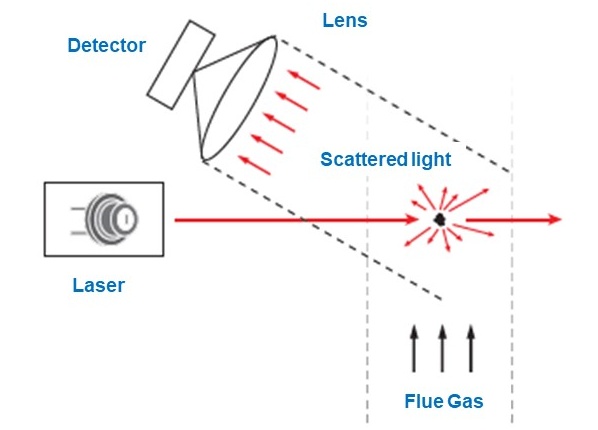

El láser altamente estable emitido por la fuente láser se colima y luego se dirige hacia el conducto de humos. Cuando el rayo láser encuentra una partícula, genera luz retrodispersada. Esta luz dispersada es enfocada por una lente y luego detectada por un detector fotoeléctrico. Después de la conversión de la señal fotoeléctrica, la señal de luz dispersada se transforma en una señal eléctrica proporcional a la concentración de partículas. A través de algoritmos específicos, el resultado es el valor de concentración de la partícula.
