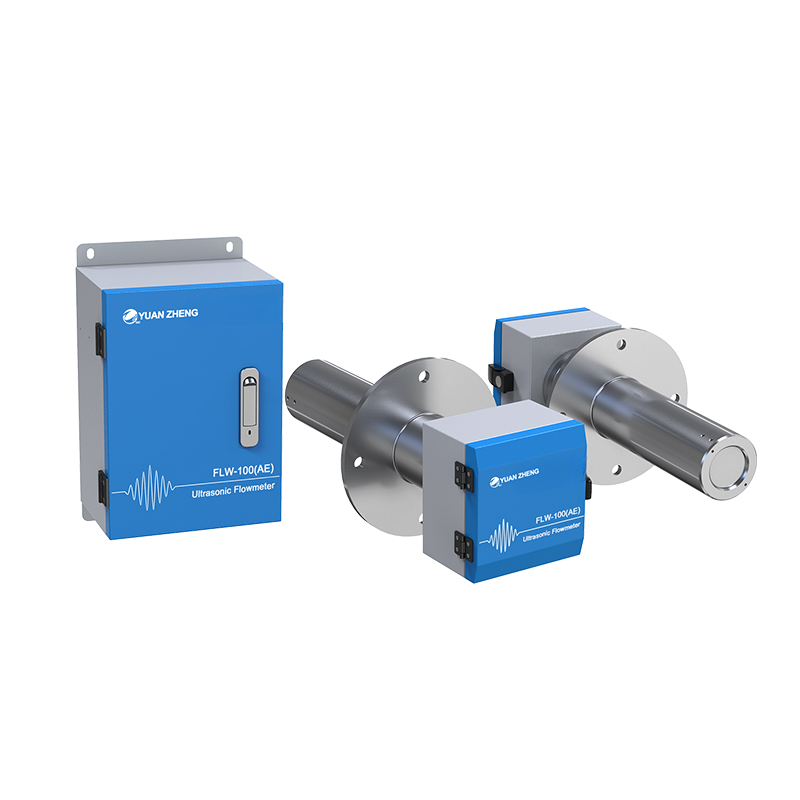

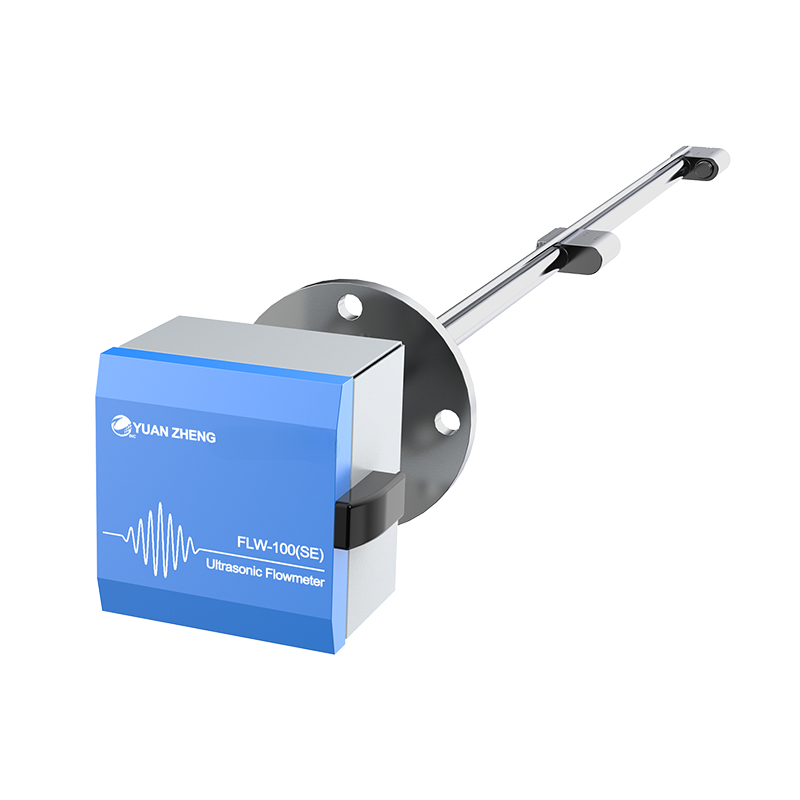

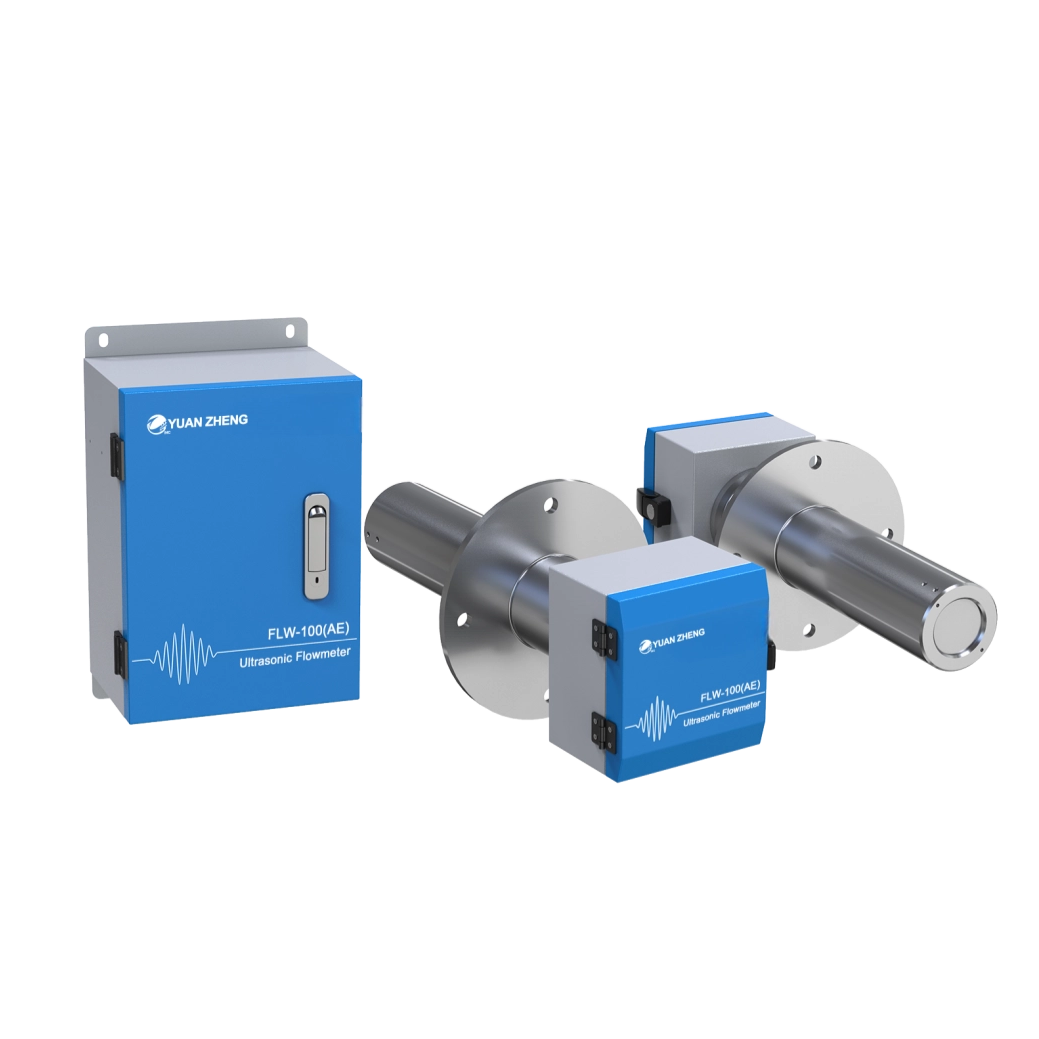

El caudalímetro ultrasónico de emisiones FLW-100 se aplica al sistema de monitoreo continuo de emisiones (CEMS) para la medición continua en tiempo real del caudal de emisiones. Está desarrollado en base al principio de diferencia de tiempo ultrasónico. Utiliza un par de transductores ultrasónicos para transmitir y recibir alternativamente (o simultáneamente) ondas ultrasónicas en direcciones opuestas. Al observar la diferencia en el tiempo de propagación de las ondas ultrasónicas que viajan aguas abajo y aguas arriba en la chimenea de emisión, se puede medir la velocidad de emisión de humos. Es el dispositivo más fiable para controlar el flujo de emisiones de humos.
Principio de funcionamiento
El caudalímetro ultrasónico FLW-100 está diseñado basándose en el principio de la diferencia de tiempo del vuelo de las ondas ultrasónicas. Hay un par de transductores ultrasónicos instalados dentro de la tubería, uno frente al otro y formando un cierto ángulo con la dirección del flujo de emisión de humos. Bajo la influencia del flujo de emisión de humos, el tiempo de vuelo de la onda ultrasónica que viaja aguas abajo se acorta, mientras que el tiempo de vuelo de la onda ultrasónica que viaja aguas arriba se prolonga. Cuanto mayor sea la velocidad del flujo de emisión de humos, mayor será la diferencia en el tiempo de vuelo.
Midiendo la diferencia de tiempo de vuelo de las ondas ultrasónicas, se puede calcular la velocidad del flujo de emisión de humos. Esta velocidad es la velocidad promedio a lo largo del camino de la onda ultrasónica. En combinación con el área de la sección transversal de la tubería en el punto de medición, se puede calcular la velocidad del flujo instantáneo.
Solicitud
Medición en tiempo real de temperatura, presión, velocidad y caudal de gases de combustión en entornos con gran diámetro, baja velocidad, alto contenido de polvo, alta temperatura y alta humedad. p.ej. química del carbón, petroquímica, planta siderúrgica, metalurgia, planta cementera, incineración de residuos.
Características
• Principio de medición de diferencia de tiempo, alta precisión y confiabilidad, respuesta rápida, soporte de operación continua a largo plazo;
• Los resultados de las mediciones no se ven afectados por las fluctuaciones en la composición del gas, la temperatura, la presión o la humedad;
• Medición de la velocidad promedio del flujo a lo largo de la línea, la velocidad del flujo es más representativa y precisa;
• Adecuado para diferentes tamaños de instalación de chimeneas de emisión, dimensiones de chimenea de hasta 13 m;
• Diseño integrado para fácil mantenimiento.
• Medición sin contacto, menor riesgo de bloqueo y corrosión, alta confiabilidad y bajo mantenimiento

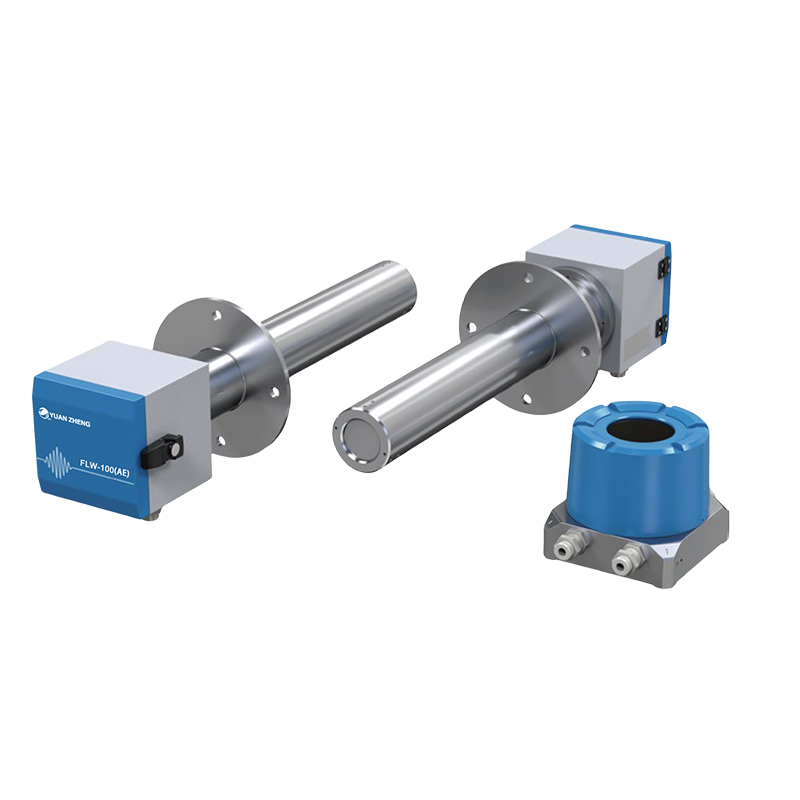

• A prueba de explosivos disponible para ambientes con gases explosivos Zona 1 y Zona 2.
