Analizador de gases FTIR-3000
Analizador de gases FTIR-3000
Analizador de gases FTIR-3000 está desarrollado en base a la tecnología de espectroscopía infrarroja por transformada de Fourier (FTIR). Puede monitorear simultáneamente múltiples componentes de gas en los gases de escape, incluidos SO2, NOx, NO, NO2, CH4, HCl, HF, CO, CO2, O2, H2O, etc. También se pueden ampliar otros componentes de gas según sea necesario, como NH3, SO3, N2O, etc.

  • FTIR-3000

  • YUAN ZHENG

B2B does not have purchase function
库存： 0
Preguntar
Añadir al carrito

El analizador de gas FTIR-3000 está desarrollado en base a la tecnología de espectroscopía infrarroja por transformada de Fourier (FTIR). Puede monitorear simultáneamente múltiples componentes de gas en los gases de escape, incluidos SO2, NOx, NO, NO2, CH4, HCl, HF, CO, CO2, O2, H2O, etc. También se pueden ampliar otros componentes de gas según sea necesario, como NH3, SO3, N2O, etc.

FTIR-3000 se caracteriza por un análisis determinista y cuantitativo de incineración de residuos de alta precisión/emisiones de gases de combustión ultrabajas. Un analizador puede medir más de 10 componentes de gas. Es un diseño compacto, altamente integrado, que reduce en gran medida los costos de inversión y mantenimiento del sistema de monitoreo continuo de emisiones en línea.


Principio de funcionamiento

El analizador de gas FTIR-3000 está diseñado según el principio de la tecnología de espectro infrarrojo por transformada de Fourier. Las moléculas del gas de muestra absorben frecuencias específicas de energía de luz infrarroja y forman los espectros de absorción correspondientes. Se puede utilizar para medir simultáneamente varios gases.

El analizador consta principalmente de una fuente de luz infrarroja, apertura, interferómetro (divisor de haz, espejo móvil, espejo fijo), cámara de gas de muestra, detector, así como varios espejos infrarrojos, láseres, placas de circuito de control y fuentes de alimentación.

La luz emitida por la fuente de luz se divide en dos haces mediante un divisor de haz, un haz se transmite al espejo móvil y el otro haz se refleja en el espejo fijo. Dos haces de luz se reflejan por separado mediante un espejo fijo y un espejo móvil antes de regresar al divisor de haz. El espejo móvil se mueve en línea recta a una velocidad constante, lo que resulta en una diferencia de trayectoria óptica entre los dos haces después de ser divididos por el divisor de haz, lo que causa la interferencia. La luz de interferencia pasa a través de la cámara de gas de muestra después de converger en el divisor de haz, y la luz de interferencia, que contiene la información del gas de muestra, llega al detector después de pasar a través del gas de muestra. La señal detectada es digitalizada y transformada por Fourier por una computadora. Finalmente se obtuvo el espectro de absorción infrarroja del gas de muestra. Cada gas tiene absorción en una posición específica del espectro. Mediante el análisis del espectro del canal se pueden calcular los valores de concentración de cada gas.

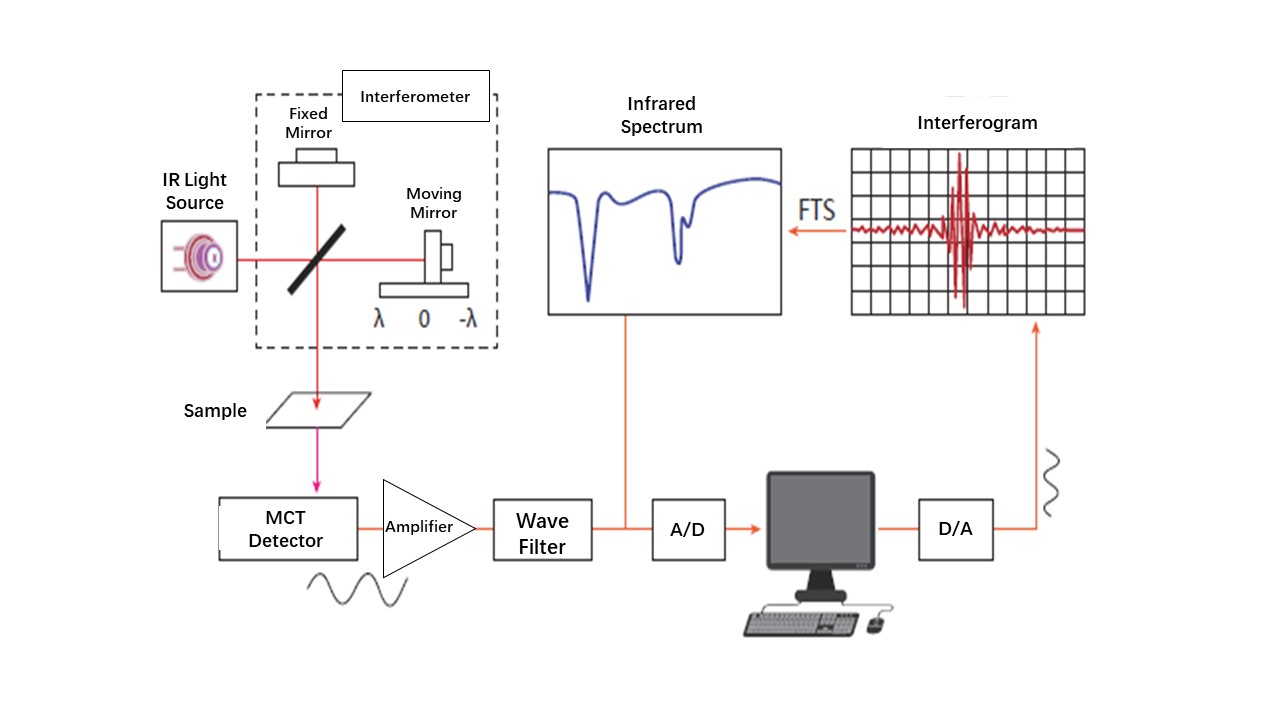

FTIR-3000傅里叶红外分析仪原理图

Solicitud

•       Central eléctrica para incineración de residuos;

•       Incineración de desechos peligrosos;

•       Incineración de desechos médicos;

•       Central eléctrica de biomasa;

•       Metalurgia del petróleo y petroquímica



Gas de medición:

SO2, NO, NO2, NOx, CO, CO2, H2O, CH4, HCl, HF, O2

Principio de medición:

SO2, NO, NO2, NOx, CO, CO2, H2O, CH4, HCl, HF:  FTIR;

O2 :  Circonia

Rango de medición:

SO2:  0 - 500mg/m3

Sí: 0 - 300 mg/m3

NO2: 0 - 300 mg/m3

NOx: 0 - 759 mg/m3

CO: 0 - 300 mg/m3

CO2: 0 - 20% vol.

O2: 0 - 25 % vol.

H2O: 0 - 32%

CH4: 0 - 400 mg/m3

HCl: 0 - 100 mg/m3

IC:  0 - 80 mg/m3

Deriva cero:

≤2%FS/7d

Deriva del tramo:

≤2%FS/7d

Error de linealidad:

≤2%FS

Repetibilidad:

≤2%

Tiempo de respuesta:

T90≤90s

Caudal de gas de muestra:

≥2L/min

Presión:

Presión ambiente ±0,1 bar

Temperatura:

180℃

Humedad:

<90%RH, sin condensación.

Interfaz de comunicación:

RS485, RS232, USB, 4-20 mA, RJ45

Protocolo de comunicación:

ModBus RTU, protocolo de comunicación personalizable

Fuente de alimentación:

(220±10%) VCA, 50/60 Hz

Consumo de energía:

600W

Temperatura de trabajo:

15~35ºC

Humedad de trabajo:

<85%RH, sin condensación.

Dimensión:

483 (ancho) × 610 (profundidad) × 221 (alto) mm

Peso neto:

Aprox. 30kg

Calibración:

Configuración automática del intervalo de calibración del punto cero:

El intervalo de calibración automática de punto cero se puede configurar y ajustar en un plazo de 1 a 60 000 horas.

Ajuste del tiempo de calibración del punto cero/tiempo de purga:

Tiempo de calibración automática del punto cero, el tiempo de purga se puede configurar entre 1 y 300 s.

Alarma de límite superior e inferior:

La señal de alarma se emite según los límites superior e inferior preestablecidos de la alarma.

Cuando los valores de concentración medidos de cada componente exceden el límite superior de la alarma o caen por debajo del límite inferior de la alarma, se activará la alarma.
